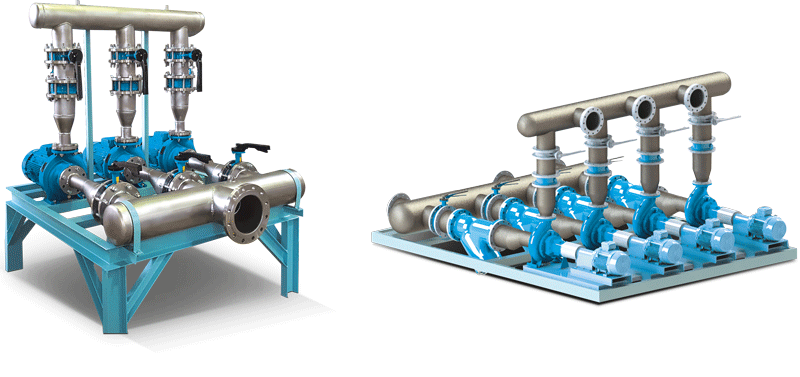

Насосные станции для чиллеров и систем охлаждения
Насосные станции для чиллеров предназначены для обеспечения стабильной циркуляции охлаждённой воды или водно-гликолевого раствора между чиллером и потребителями холода. Они поддерживают необходимый расход и давление теплоносителя, обеспечивая эффективную и надёжную работу системы охлаждения.
Насосные станции применяются в промышленных системах холодоснабжения, технологическом охлаждении оборудования, системах кондиционирования, на предприятиях по переработке пластмасс, в пищевой промышленности, машиностроении, ЦОД и других объектах.
Расход теплоносителя для представленных решений может составлять от 30 до 1200 м³/ч. Конкретная комплектация насосной станции определяется параметрами чиллера и гидравлическими характеристиками системы.
Для чего нужна насосная станция
Основная задача насосной станции — обеспечить необходимую циркуляцию теплоносителя по замкнутому контуру охлаждения.
Насосная станция связывает чиллер с технологическими потребителями и помогает поддерживать расчётные параметры системы. В зависимости от проекта она может включать один или несколько насосов, автоматическое регулирование производительности и резервирование.
Использование насосной станции позволяет:
- обеспечить стабильный расход теплоносителя;
- поддерживать необходимое давление в системе;
- повысить надёжность холодоснабжения;
- автоматизировать работу насосного оборудования;
- организовать резервирование насосов;
- адаптировать производительность системы к текущей нагрузке.
Насосная станция для чиллера
Насосная станция для чиллера подбирается не только по производительности насоса. Необходимо учитывать сопротивление трубопроводов, количество потребителей, длину магистралей, перепад высот и рабочие характеристики чиллера.
При правильном расчёте насосная станция обеспечивает требуемый расход теплоносителя во всех рабочих режимах и позволяет эффективно распределять охлаждающую мощность между потребителями.
В системе могут использоваться вода или водно-гликолевые растворы.
Преимущества насосных станций
Высокая надёжность. Промышленные циркуляционные насосы рассчитаны на продолжительную эксплуатацию в системах охлаждения.
Автоматическое управление. Шкаф управления и датчики позволяют контролировать основные параметры работы системы.
Резервирование насосов. При необходимости станция может комплектоваться резервным насосом с автоматическим переключением.
Частотное регулирование. Использование частотных преобразователей позволяет регулировать производительность насосов в зависимости от фактической нагрузки.
Компактное исполнение. Все основные элементы системы объединяются в единую насосную станцию, что упрощает монтаж и эксплуатацию.
Интеграция в существующую систему. Оборудование может проектироваться с учётом параметров уже установленного чиллера и технологического контура.
Конструкция насосной станции
В зависимости от технического задания насосная станция может включать:
- циркуляционные насосы;
- трубопроводы;
- обратные клапаны;
- запорную и регулирующую арматуру;
- датчики давления и температуры;
- электрический шкаф управления;
- систему автоматического контроля;
- частотные преобразователи;
- резервный насос.
Для изготовления трубопроводной части могут использоваться коррозионностойкие материалы, включая нержавеющую сталь.
Насосные станции с автоматическим управлением
Автоматизация позволяет контролировать давление, температуру и другие параметры работы системы без постоянного участия оператора.
В зависимости от требований объекта насосная станция может оснащаться частотным регулированием, автоматическим переключением между рабочим и резервным насосами, защитой оборудования и дополнительными системами управления.
Это особенно важно для систем, работающих в непрерывном режиме, где остановка циркуляции теплоносителя может привести к перегреву технологического оборудования.
Области применения
Насосные станции используются в составе:
- систем холодоснабжения на базе чиллеров;
- систем технологического охлаждения;
- промышленных холодильных установок;
- систем кондиционирования;
- производственных линий;
- оборудования для переработки пластмасс;
- пищевых производств;
- центров обработки данных;
- других систем, где требуется постоянная циркуляция охлаждающей жидкости.
Как выбрать насосную станцию
Для подбора необходимо определить основные параметры системы:
| Параметр | Что необходимо определить |
|---|---|
| Расход теплоносителя | Требуемый расход, м³/ч |
| Давление | Необходимый напор с учётом сопротивления системы |
| Теплоноситель | Вода или водно-гликолевый раствор |
| Температура | Рабочие температуры подачи и обратного потока |
| Чиллер | Производительность и параметры существующего оборудования |
| Потребители | Количество и характеристики подключаемого оборудования |
| Трубопровод | Длина, диаметр и гидравлическое сопротивление |
| Режим работы | Постоянный, переменный или круглосуточный |
| Резервирование | Необходимость установки резервного насоса |
Основными параметрами при выборе являются расход и напор насоса. Они рассчитываются на основании гидравлического сопротивления всей системы, а не выбираются только по мощности чиллера.
Насосная станция для промышленного охлаждения
Для крупных производств насосная станция может быть частью комплексной системы холодоснабжения, объединяющей чиллеры, теплообменники, технологических потребителей и вспомогательное оборудование.
Централизованная система позволяет организовать подачу охлаждённого теплоносителя к нескольким потребителям и обеспечить удобное управление всей системой охлаждения.
Купить насосную станцию для чиллера
Компания ВИВТЕХ осуществляет подбор и поставку насосных станций для чиллеров, систем холодоснабжения и технологического охлаждения.
Насосная станция проектируется с учётом:
- требуемого расхода;
- необходимого давления;
- характеристик чиллера;
- типа теплоносителя;
- гидравлического сопротивления системы;
- количества потребителей;
- режима эксплуатации;
- требований к автоматизации и резервированию.
Специалисты ВИВТЕХ помогут рассчитать параметры насосной станции, подобрать оборудование и сформировать техническое решение для конкретного объекта.
Часто задаваемые вопросы
Для чего нужна насосная станция в системе с чиллером?
Она обеспечивает циркуляцию охлаждённого теплоносителя между чиллером и потребителями, поддерживая требуемый расход и давление.
Можно ли использовать насосную станцию для воды и гликоля?
Да, оборудование может подбираться для работы как с водой, так и с водно-гликолевыми растворами.
Нужен ли резервный насос?
Для ответственных систем и объектов с непрерывным производственным циклом может применяться резервирование с автоматическим переключением на резервный насос.
Какой расход насосной станции можно получить?
Для представленных решений заявлен диапазон расхода теплоносителя от 30 до 1200 м³/ч. Точная производительность определяется расчётом конкретной системы.
Как подобрать насосную станцию для чиллера?
Необходимо знать требуемый расход, напор, тип теплоносителя, параметры чиллера и гидравлическое сопротивление трубопроводов. На основании этих данных подбирается насос и необходимая комплектация станции.
Чтобы купить насосную станцию для чиллера, передайте специалистам ВИВТЕХ параметры вашей системы или техническое задание — мы выполним подбор и предложим оптимальную комплектацию.
